1064nm Polarization Maintaining Optical Circulator Panda Fiber 300mW

China Shenzhen Unifiber Technology Co.,Ltd certification
China Shenzhen Unifiber Technology Co.,Ltd certification
I'm Online Chat Now

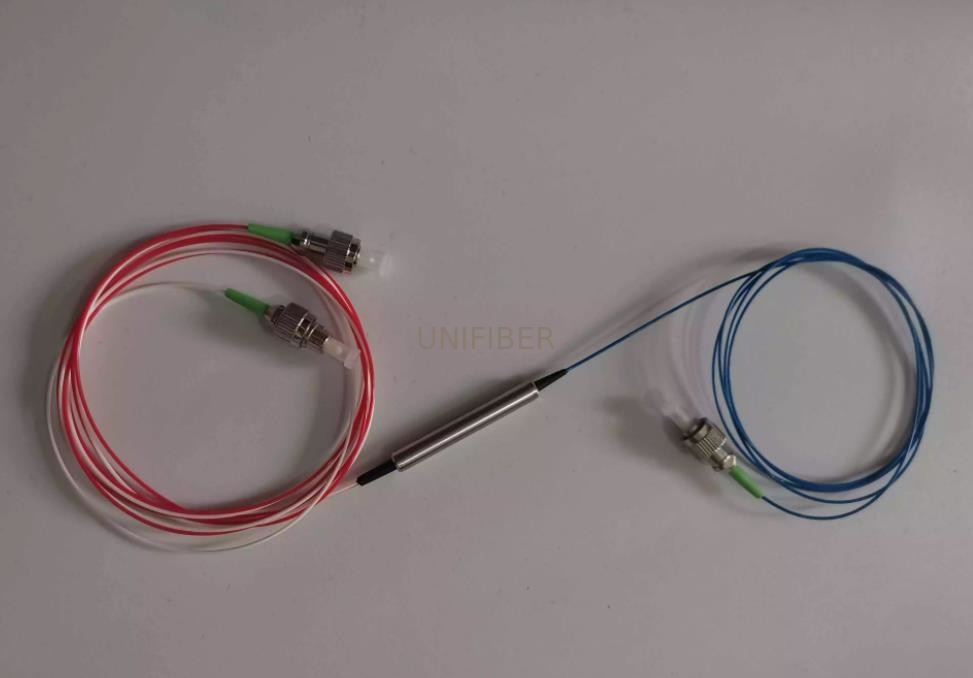

1064nm Polarization Maintaining Optical Circulator Panda Fiber 300mW

1064nm Polarization Maintaining Optical Circulator Panda Fiber 300mW
1064nm Polarization Maintaining Optical Circulator Panda Fiber 300mW 1064nm Polarization Maintaining Optical Circulator Panda Fiber 300mW 1064nm Polarization Maintaining Optical Circulator Panda Fiber 300mW

Large Image :  1064nm Polarization Maintaining Optical Circulator Panda Fiber 300mW

Product Details:
Place of Origin: China
Brand Name: Unifiber or OEM
Certification: ROHS
Model Number: 3 port Polarization Maintaining PM Optical Circulator
Payment & Shipping Terms:
Minimum Order Quantity: 10
Price: Negotiable
Packaging Details: Blister case
Delivery Time: 3~5 days
Payment Terms: L/C, T/T
Supply Ability: 500pcs/day
Detailed Product Description
Product: 3 Port Polarization Maintaining PM Optical Circulator No Of Ports: 3 Or 4 Ports
Wavelength: 1064nm 1310nm 1550nm Or Others Fiber: PM Panda Fiber
Pigtail Type: 250um Or 900nm Loose Tube Power Handling: 300 MW
Connector: FC/APC
High Light:

1064nm Polarization Maintaining Optical Circulator

,

300mW Polarization Maintaining Optical Circulator

,

Panda Fiber Optical Circulator

The 3 ports Polarization Maintaining optical circulator is a 3 ports micro-optic device built with PM fiber. The PM Circulator transmits a signal from port1 to port2 and transmits another signal from port2 to port3 while maintaining the polarization of the signal. It is characterized with low insertion loss, high isolation, high return loss, high extinction ratio and excellent environmental stability and reliability. It is widely used in fiber amplifier systems, fiber lasers and optical fiber sensors.



Application:
Fiber lasers

Fiberoptic Sensors

Optical Amplifier
CATV Systems
Dispersion Compensation



Features:
High extinction ratio

High isolation

Low Insertion Loss
Excellent stability and reliability



3 Port 4 Port Polarization Maintaining Optical Circulator PM Fiber Circulator

3 Port 4 Port Polarization Maintaining Optical Circulator PM Fiber Circulator

1064nm 1310nm 1550nm 3 port Polarization Maintaining PM Optical Circulator
Parameter Unit Value
Type   Type A Type B Type A Type B
Operating Wavelength nm 1310 or 1550 1064
Bandwidth nm ±30 ±20 ±5 ±5
Typ. Isolation dB 46 20 52 30
Isolation dB ≥40 ≥30 ≥45 ≥25
Typ. Insertion Loss dB 0.7 0.6 3.4 1.8
Insertion Loss dB ≤0.9 ≤0.8 ≤4.0 ≤2.1
Extinction Ratio dB ≥22 ≥20 ≥20 ≥20
Cross Talk dB ≥50
Return Loss dB ≥50
Power Handling mW ≤300
Fiber Type   PM Panda Fiber
Fiber Length m 0.8
Operating Temperature °C -5 to +70
Storage Temperature °C -40 to +85
Dimensions mm φ5.5 × L35

Note: For device with connector, IL is 0.3dB higher, RL is 5dB lower, ER is 2dB lower. The default connector key is aligned to slow axis

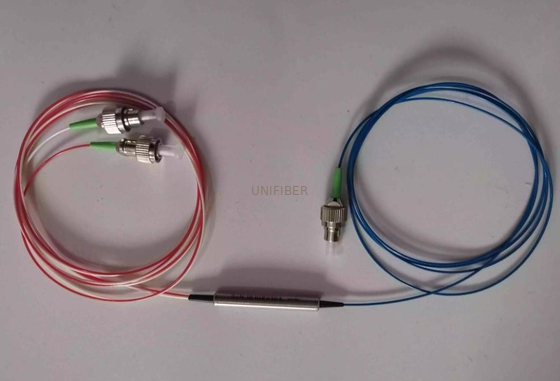

1064nm Polarization Maintaining Optical Circulator Panda Fiber 300mW 2

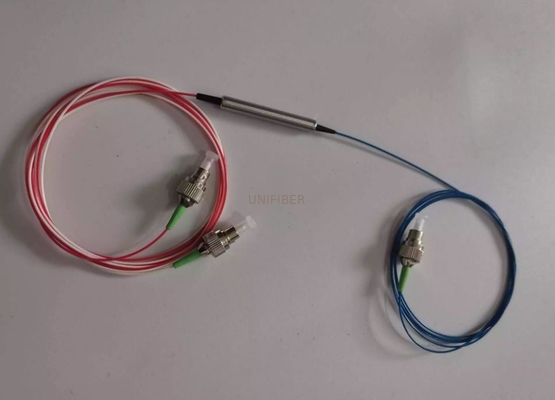

1064nm Polarization Maintaining Optical Circulator Panda Fiber 300mW 3
