Product Details:
Place of Origin: CHINA
Brand Name: UNIFIBER-OEM
Certification: ROHS
Model Number: CCWDM
Payment & Shipping Terms:
Minimum Order Quantity: 10pcs
Price: Negotiable
Packaging Details: Carton Box
Delivery Time: 5~7 Business days
Payment Terms: L/C, T/T
Supply Ability: 500pcs/day
Detailed Product Description
Operating Wavelength: 1270nm-1610nm Logo: Can Be Customized
Package: ABS Box Connector: LC/UPC
Fiber Type: G657A1 0.9mm Pigtails Application: PON Network/CATV
High Light:

CCWDM Multiplexer

,

CCWDM Module

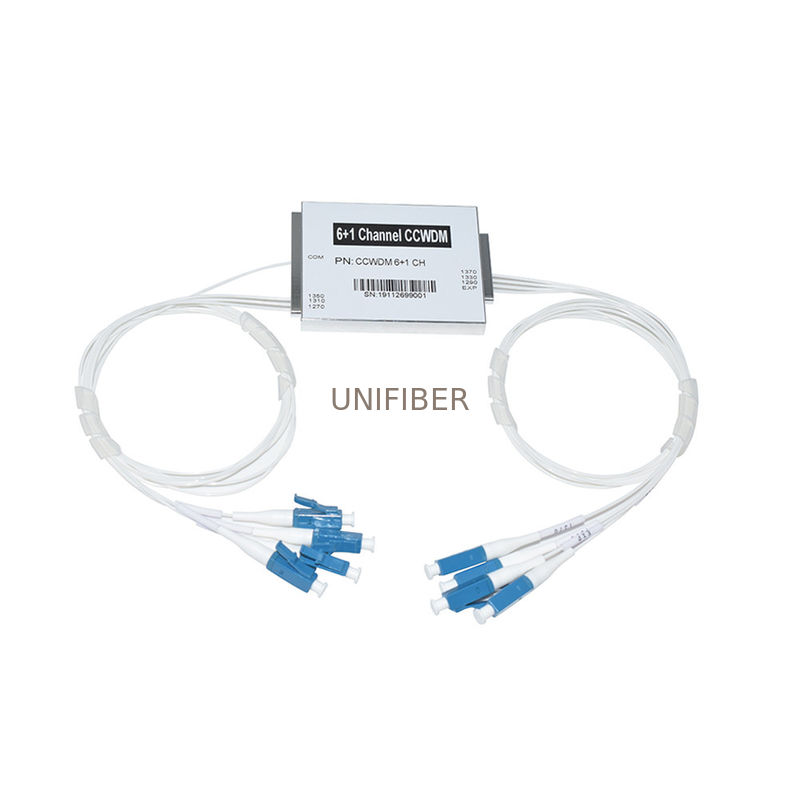

6+1CH mini Compact Coarse Wavelength Division Multiplexing (CCWDM) 1270~1610nm LC/UPC 0.5m

Compact Coarse Wavelength Division Multiplexing (CCWDM) is the use of the Fiber Optical Multiplexer to different wavelengths of light signals multiplexed to a single optical fiber for transmission, at the receiving end of the link, with the Fiber Optical Multiplexer fiber mixed signal is decomposed into different wavelengths signal, connected to the respective receiving device


Features
Low Insertion Loss
High Isolation
Low PDL
Compact Design, Mini size
Good channel-to-channel uniformity
Wide Operating Wavelength:
From 1260nm to 1620nm
Wide Operating Temperature:
From -40°C to 85°C
High Reliability and Stability


Applications
CWDM System
PON Networks
CATV Links



Parameters:

Description Unit Min Typical Max.
Optional channel loss dB   0.8 1.0
Pass band width nm 13
Flatness dB   0.3 0.5
Adjacent channel isolation dB 30 35
Non adjacent channel isolation dB 40 45
Directivity dB 55
PDL dB     0.2
PMD ps     0.2
Max. power mw 300
Pass channel insertion loss P dB 0.8 1.0
A 1.0 1.5
Channel wavelength nm

1471 1491 1511 1531 1551 1571 1591 1611

Can be selected on request or any channel between 1260-1625

Operating temperature °C 0 ~+70
Storage temperature °C -40 ~+85
Package mm 43(L)X28(W)X6(H) or customerized
