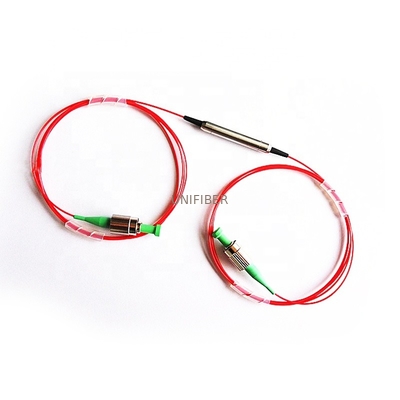

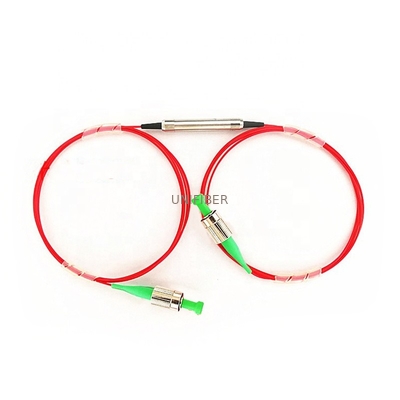

High Power Polarization Maintaining Isolator Dual Stage 1550nm 900μm Fiber

High Power Polarization Maintaining Isolator Dual Stage 1550nm 900μm Fiber
High Power Polarization Maintaining Isolator Dual Stage 1550nm 900μm Fiber High Power Polarization Maintaining Isolator Dual Stage 1550nm 900μm Fiber High Power Polarization Maintaining Isolator Dual Stage 1550nm 900μm Fiber

Large Image :  High Power Polarization Maintaining Isolator Dual Stage 1550nm 900μm Fiber

Product Details:
Place of Origin: China
Brand Name: Unifiber or OEM
Certification: ROHS
Model Number: Polarization Maintaining Optical Isolator
Payment & Shipping Terms:
Minimum Order Quantity: 10
Price: Negotiable

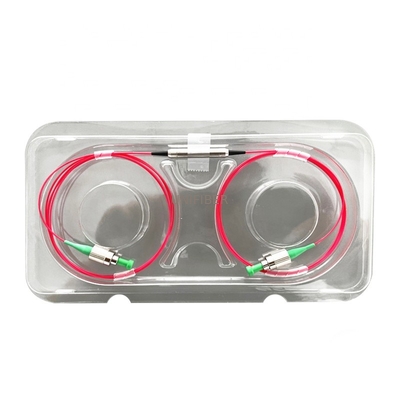

Packaging Details: Blister case
Delivery Time: 3~5 days
Payment Terms: L/C, T/T
Supply Ability: 500pcs/day
Detailed Product Description
Product: Polarization Maintaining Optical Isolator Fiber Type: 250μm Or 900μm PM Fiber
Power Handling: 300 MW Wavelength: 1310nm 1480nm 1550nm
Axis Alignment: Fast Axis /Both Axis Working Fiber-Type(Input-Out):: PM Fiber
High Light:

900μm Polarization Maintaining Isolator

,

1550nm Polarization Maintaining Isolator

,

PM Fiber Optical Isolator

The polarization-maintaining isolator including 1030 1040 1050 1053 1060 1064nm 1310nm 1480nm 1550nm or others, it is a passive optical device that allows only one-way light to pass through. It uses panda polarization-maintaining fiber and maintains the input light polarization with a high extinction ratio. Polarization maintaining fiber isolators are usually used to protect lasers or amplifiers from back-reflected light. Unifiber provides single stage and dual stage isolator with different isolation levels to meet customer parameter requirements for different scenarios through different cost performance. In addition, it also provides customized services for high-power products.
High Power Polarization Maintaining Isolator Dual Stage 1550nm 900μm Fiber 0

Features

High Isolation
Low Insertion Loss
High Return Loss
High Extinction Ratio
Optical Path Epoxy Free



Application
Fiber laser
Fiber Amplifier
Laboratory research



Specification

Parameter
Single stage
Dual stage
Operating Wavelength (nm)
1310, 1480, 1550 or Customized
Typical Isolation (dB)
40
58
Minimum Isolation (dB)
≥30
≥46
Typical Insertion Loss (dB)
0.4
0.6
Maximum Insertion Loss (dB)
≤0.60
≤0.50
Return loss (In/Out) (dB)
≥55/55
≥55/55
Min. Extinction Ratio(dB)
18~20
Bandwidth (nm)
±15
±30
Operating Temperature (℃)
-5 ~ +75
Storage Temperature (℃)
-40 ~ +85
Fiber Type
250μm or 400μm PM Fiber
Fiber Length (Min.)
1 meter each end
Dimensions (mm)
Ø5.5xL35 (50mm including rubber boots)
Power Handling (mW)
300
* The above specifications are for device without connectors.

** For devices with connectors, insertion loss will be 0.3dB higher, RL will be 5dB lower and ER will be 2dB lower.
Ordering Information
Isolator Type
Wavelength
Grade
Pigtail Style
Fiber Length
Package
In/Out Connector
PMIS=Single stage
13=1310nm
P=Premium
1=Bare Fiber
1=0.75m
B=Package B
0=None





PMIU=Dual stage
14=1480nm
2=900µm Jacket
2=1.0m
1=FC/APC






15=1550nm

3=1.5m
2=FC/PC






LB=L Band

S=Customer Length
3=SC/APC









4=SC/PC









5=ST









6=LC



High Power Polarization Maintaining Isolator Dual Stage 1550nm 900μm Fiber 1High Power Polarization Maintaining Isolator Dual Stage 1550nm 900μm Fiber 2
